Входные данные
Архитектура и конструктив
Геометрия, отметки, нагрузки и ограничения здания
Инженерное проектирование в BIM · LOD 300
Бассейн становится частью цифровой модели здания — до начала стройки

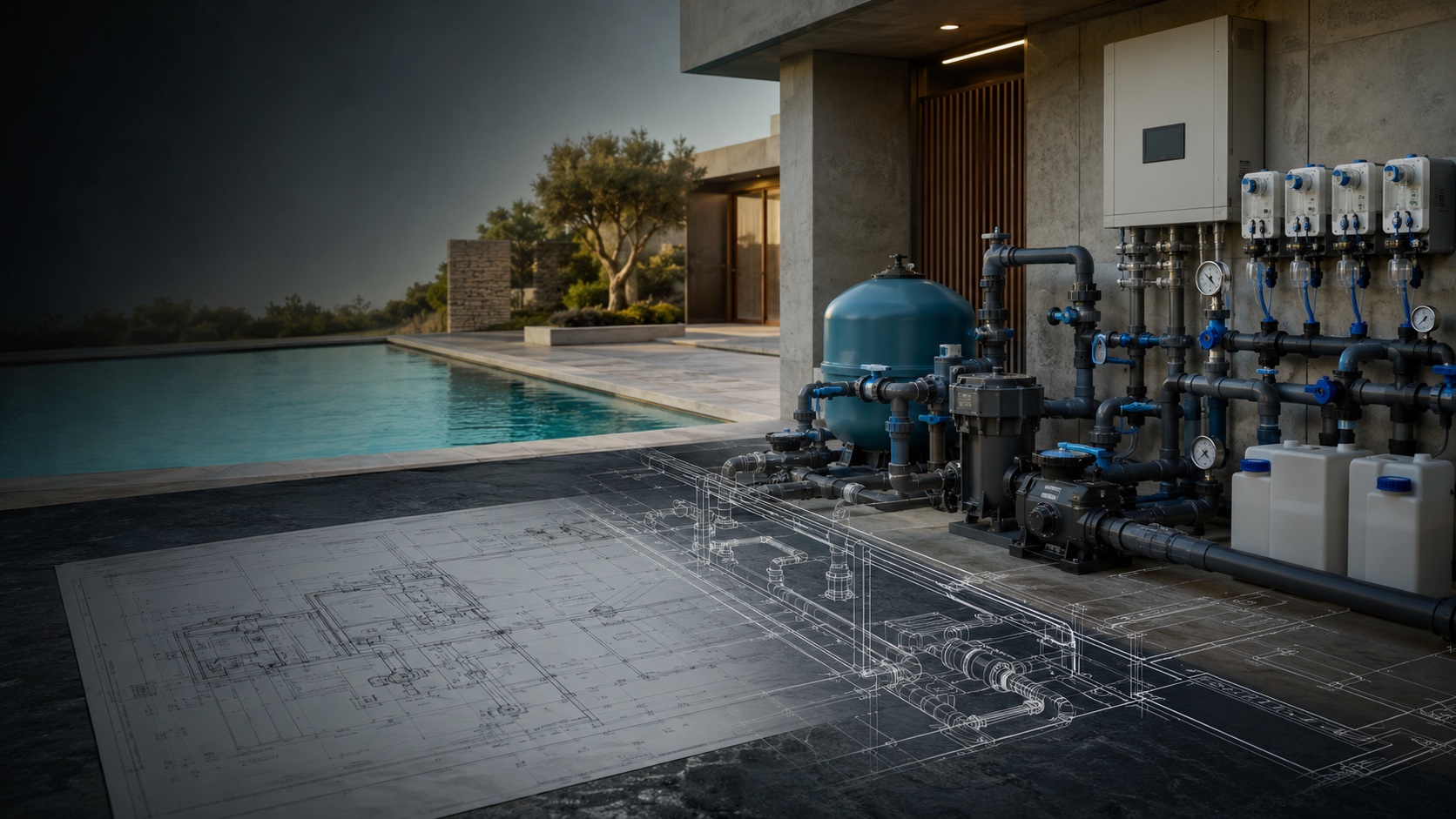

PTEAM POOLS выполняет BIM-проектирование бассейнов и SPA, связывая конструктив чаши, гидравлику, водоподготовку, техническое помещение, климат, электрику и автоматику в одной согласованной модели.
01LOD 300детализация инженерной модели
026 разделовкоординируются в общей среде
03До стройкипроверяем коллизии и задания
04PDF · IFC · RVTформаты выдачи по заданию
Зачем BIM заказчику
BIM превращает риски стройки в проверенные решения
Цифровая модель нужна не для эффектной картинки. Она позволяет заранее проверить конструктив, трассы, оборудование и зоны обслуживания — до необратимых работ на объекте.
Координация
Единая BIM-модель
Шесть инженерных разделов в согласованной среде
Результат
Решения для стройки
Чертежи, задания смежникам и спецификации
КР
До бетонирования
Чаша согласована с конструктивом
Фиксируем геометрию, отметки, отверстия, закладные, нагрузки и узлы примыканий.
Меньше переделок конструкцийMEP
До монтажа
Трассы не конфликтуют со зданием
Проверяем пересечения с вентиляцией, электрикой, канализацией и другими системами.
Монтаж по согласованной моделиBOQ
До закупки
Комплектация опирается на проект
Связываем оборудование, расходы, диаметры, автоматику и сервисные зоны со спецификациями.
Понятный состав поставкиИнтерактивная координационная модель
Каждый инженерный слой проверяется отдельно и вместе с остальными
Выберите раздел. Схема покажет его место в системе бассейна, связь с техническим помещением и результат, который получает проектная команда.
ABCD123
Контур здания
ЧАША · КР
ТЕХНИЧЕСКОЕ ПОМЕЩЕНИЕ
F
P
A
01 / 06
Геометрия чаши и отверстия согласованы
Задание КР и ведомость закладных
Состав цифровой модели
Не набор отдельных чертежей, а единая инженерная система
Если меняется геометрия чаши, трасса или оборудование, команда видит влияние решения на конструктив здания и все смежные разделы.
Чаша и конструктив
Геометрия, отметки, нагрузки, швы, отверстия, закладные и опирание оборудования.
Основа моделиГидравлика
Циркуляционные контуры, диаметры, уклоны, арматура и точки подключения.
Расчётные контурыВодоподготовка
Фильтрация, обеззараживание, дозирование, теплообмен и компоновка техпомещения.
КомплектацияВентиляция и климат
Осушение, воздухообмен, теплопритоки и защита ограждающих конструкций.
Параметры средыЭлектроснабжение
Нагрузки, щиты, кабельные трассы, заземление и уравнивание потенциалов.
БезопасностьАвтоматизация
Датчики, исполнительные механизмы, сценарии, уведомления и диспетчеризация.
УправлениеКоординация проекта
От исходных данных до документации, по которой можно строить
На каждом этапе фиксируем результат и передаём понятные данные архитектору, конструктору, инженерам и монтажной команде.
-
01
ВходАрхитектурная модель и техническое задание
Фиксируем сценарии, геометрию, отметки и ограничения объекта.
-
02
ПроектированиеЧаша и инженерные контуры
Создаём взаимосвязанную модель всех систем бассейна.
-
03
ПроверкаКоллизии и задания смежникам
Согласуем отверстия, трассы, нагрузки и точки подключения.
-
04
ВыдачаДокументация и спецификации
Передаём данные для строительства, монтажа и комплектации.
Результат
Все участники проекта работают с одной версией решений
Заказчик получает не абстрактную 3D-модель, а проверенную основу для строительства и монтажа бассейна, комплектации и последующего контроля.
Подключить PTEAM
Проверим исходные данные и предложим состав BIM-проекта
Лучший момент для подключения — до фиксации конструкций, отверстий и инженерных трасс.
